03 / 仪器程控
直流电子负载测试上位机
SCPI 远程控制 · 四种基础模式 · 自动测试序列
把电子负载的底层 SCPI 控制，做成可视化、可编排、可判定的自动化测试软件。
SCPI串口与 TCPCC/CV/CR/CP自动测试序列数据追溯
系统链路
指令
SCPI
链路
串口/TCP
设备
四模式驱动
编排
测试序列
输出
判定导出
4
工作模式
150W+
功率覆盖
序列
自动测试
CSV
结果追溯
系统概述

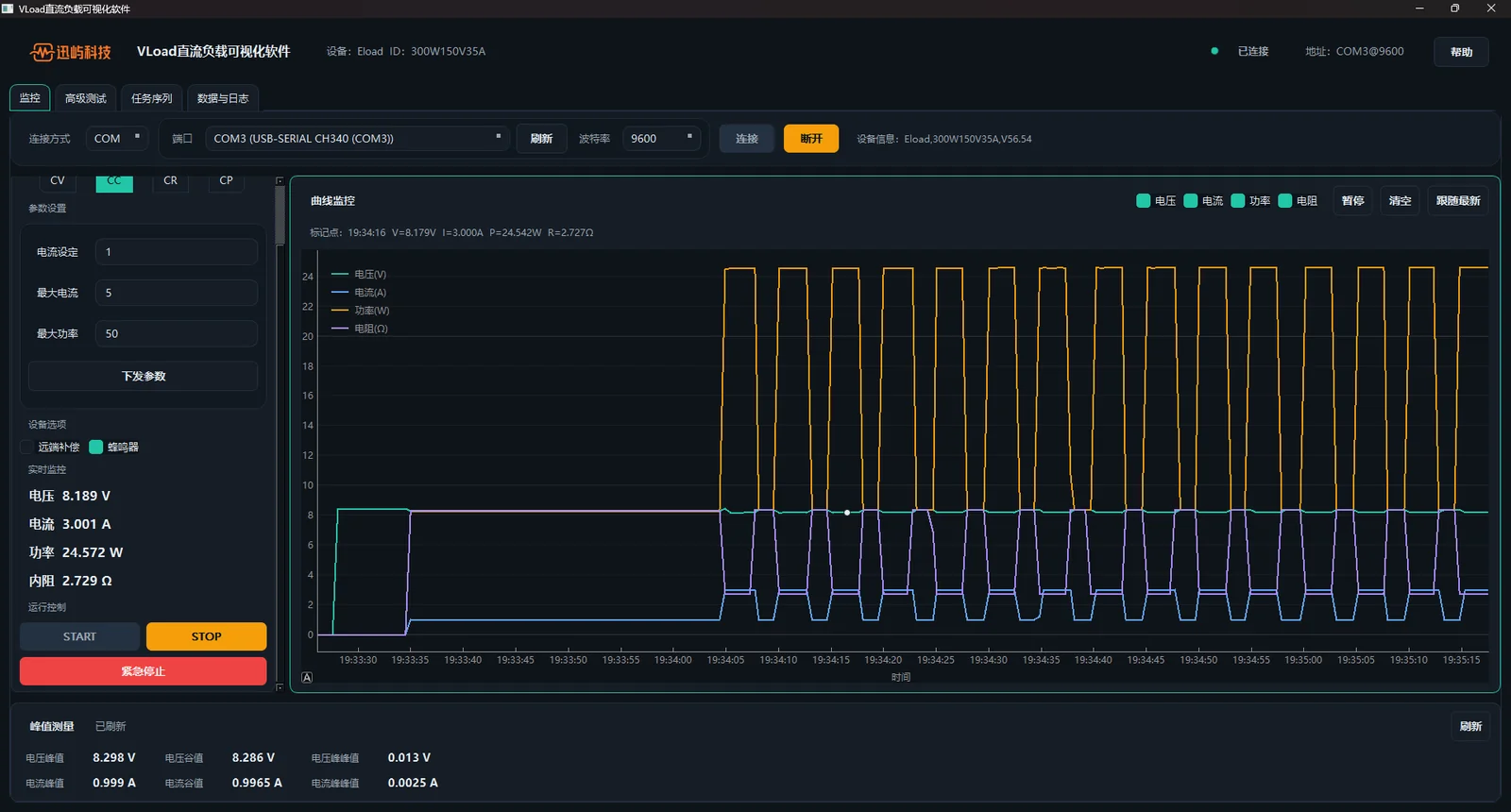

上位机通过串口或 TCP 与直流电子负载通信，将传统依赖人工操作的负载测试流程转化为可配置、可执行、可追溯的软件流程。基础工作模式覆盖 CC 恒流、CV 恒压、CR 恒阻、CP 恒功率四种，在此之上把 OCP 过流、动态负载、LIST 队列、负载效应、时序测试、短路测试、电池放电等典型验证场景做成可直接选用的测试项，并提供本地自动测试任务序列，可按步骤下发参数、等待启动条件、执行阈值判定、记录 PASS / FAIL 结果并保存为模板。软件本身不限制功率量程——实际能力取决于所连接的负载设备，目前已适配的机型覆盖 150W 到 6000W。
适合什么情况：适合需要把人工测试流程固化成自动序列、并要求结果可追溯的场合
关键设计
测试工况产品化
在 CC / CV / CR / CP 四种基础模式之外，把 OCP、DYNA 动态、LIST 队列、LEFF 负载效应、TIM 时序、短路、电池放电等工况做成可直接选用的测试项，不止实时曲线。
本地自动测试序列
支持步骤编排、开始电压等待、预拉载、上下限判定、失败策略与模板保存，一次配置可反复复用，减少人工看表和误操作。
结果判定与数据追溯
测试数据按会话保存，导出时带工作模式、保护参数与设备信息等元数据，方便直接形成测试报告。
安全关断流程
停止测试时自动关闭输入，并退出短路、OCP、TIM 等特殊状态，降低误操作与设备风险。
可验收的交付完整度
项目包含用户手册、打包配置与测试用例，单元测试全部通过，可直接用于项目验收与演示。
技术栈
- 通信
- 串口TCPSCPI 指令集
- 基础模式
- CC 恒流CV 恒压CR 恒阻CP 恒功率
- 测试工况
- OCPDYNALISTLEFFTIM短路电池放电
- 自动化
- 任务序列阈值判定模板保存
- 数据
- 会话记录带元数据导出测试报告
- 平台
- Windows 桌面端
交付内容
- 上位机安装包与打包配置
- 用户操作手册
- 测试用例与自动化测试脚本
